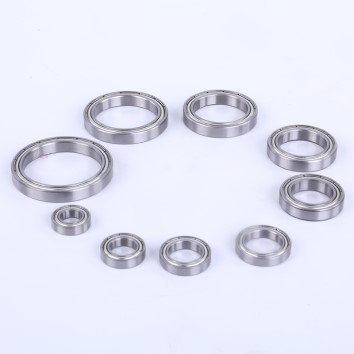

Comment installer des roulements rigides à billes ?

Roulements à billes à gorge profonde sont des roulements de nuages ​​largement utilisés.Il se caractérise par une faible résistance au frottement et une vitesse élevée.Il peut être utilisé pour les pièces qui acceptent des charges radiales ou à la fois radiales et axiales, ainsi que pour les pièces qui acceptent des charges axiales, telles que les moteurs de faible puissance, les boîtes de vitesses d'automobiles et de tracteurs, les boîtes de vitesses de machines-outils, les boîtes de vitesses ordinaires, etc.

Comment améliorer la précision d'installation des roulements rigides à billes ?

Une fois le roulement à billes à gorge profonde installé sur le moteur principal, il existe un indice de mesure appelé précision de rotation du cycle.Le nombre de rotations nécessaires pour que ces changements se répètent grossièrement représente la 'quasi période' de la précision de rotation périodique.Étant donné que le changement de taille dans la période est important, la précision de la rotation périodique est très faible.Si une précharge appropriée est appliquée à l'axe du roulement à billes à gorge profonde, la vitesse peut être progressivement augmentée pour la rapprocher de la vitesse de fonctionnement, afin d'obtenir l'effet 'coupé' du roulement et d'améliorer le cycle.Précision de rotation de la broche.

Quelle est la première chose à faire lors de l'installation de roulements rigides à billes ?

La première étape consiste à mesurer la taille d'alésage de l'arbre et du logement pour déterminer la précision d'assemblage du roulement.La roue intérieure et l'arbre adoptent un ajustement dur, et la roue extérieure et le trou de siège de roulement adoptent un ajustement d'espace.

Deuxièmement, installez le roulement avant à l'extrémité fixe de l'arbre : nettoyez soigneusement le roulement avec de l'huile légère propre, puis remplissez quantitativement le roulement avec des bâtons de graisse.Chauffez le roulement, augmentez la température à 20-30 ° C et utilisez une presse à huile pour comprimer le roulement.Installez l'extrémité de l'arbre.Encliquetez le manchon adaptateur sur l'arbre, puis appuyez sur la section de roulement avec la pression appropriée pour la positionner le long de la direction de l'arbre.Enroulez la courroie de la balance à ressort autour de la roue extérieure du roulement, mesurez le couple de démarrage et confirmez le couple de démarrage spécifié.S'il y a un grand changement dans le préchargement.

Lors de l'installation de roulements rigides à billes, quelle est la prochaine étape ?

Remettez l'ensemble d'arbre à roulement à billes à gorge profonde dans le trou de page.Chauffez le trou du siège, augmentez la température de 20 à 30 ° C et installez l'ensemble arbre de roulement dans le trou du siège avec une pression continue et douce.Ajustez le capot avant pour créer le socle de roulement.Sur la base de la face d'extrémité externe, la tête du cadran est alignée avec la surface de la bûche, l'arbre tourne pour mesurer le faux-rond et le cadran est situé sur l'arbre.La tête est située à l'intérieur du trou du siège arrière, l'arbre est le palier de mesure et le siège avant du siège rotatif est coaxial avec le trou du siège arrière.

Enfin, le roulement d'extrémité libre est sélectivement placé à la position où la déviation peut être compensée et installé à la position de support arrière du siège de roulement pour compenser au maximum la déviation de source de vibration mutuelle et la déviation de coaxialité.
