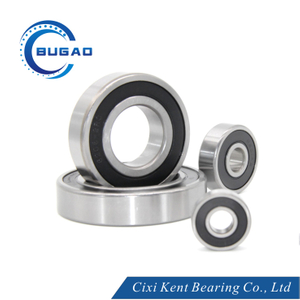

Roulements à billes à rainure profonde à haute vitesse à faible bruit de haute qualité pour moteurs électriques

Roulements à billes à rainure profonde à haute vitesse à faible bruit de haute qualité pour moteurs électriques

Série de roulements: série 62
Life de vie: jusqu'à 10 ans
Précision des roulements: jusqu'à P5, classe de précision P6
Certification des produits: via ROHS, SGS et autres certifications de test
Environnement de température: peut être utilisé dans un environnement de température de -60 ° C à + 230 ° C

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
6200 6201 6202 6203 6204
Marque de produit:
Bugao

Description du produit

01-PRODUCT-PARAMETER

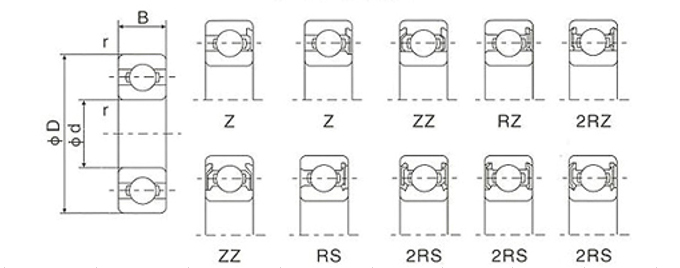

Spécification de roulement 62 séries

Basique N °	Ennuyé		Diamètre extérieur D		Largeur w		Rayon r		Cote de charge de base kN		Vitesse de sortie maximale		Poids kg / pc
	MM	pouce	MM	pouce	MM	pouce	MM	pouce	Dynamique	Statique	Graisse	Huile
									Dynamique	Statique	Graisse	Huile
									C	C _o	r / min	r / min
627	7	0.2756	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.013
628	8	0.3149	24	0.9448	8	0.3149	0.3	0.012	4	1.59	24000	32000	0.017
629	9	0.3543	26	1.0236	8	0.3149	0.3	0.012	4.55	1.96	22000	30000	0.02
6200	10	0.3937	30	1.1811	9	0.3543	0.6	0.024	5.1	2.39	19000	26000	0.032
6201	12	0.4724	32	1.2598	10	0.3937	0.6	0.024	6.1	2.75	18000	24000	0.037
6202	15	0.5906	35	1.3780	11	0.4331	0.6	0.024	7.75	3.6	17000	22000	0.045
6203	17	0.6693	40	1.5748	12	0.4724	0.6	0.024	9.6	4.6	16000	20000	0.066
6204	20	0.7874	47	1.8504	14	0.5512	1.0	0.039	12.8	6.65	14000	18000	0.106
6205	25	0.9843	52	2.0470	15	0.5906	1.0	0.039	14	7.85	12000	16000	0.128
6206	30	1.1811	62	2.4409	16	0.6299	1.0	0.039	19.5	11.3	10000	13000	0.199
6207	35	1.3780	72	2.8346	17	0.6693	1.1	0.043	25.7	15.3	8800	10000	0.287
6208	40	1.5748	80	3.1496	18	0.7087	1.1	0.043	29.1	17.8	7700	9200	0.367
6209	45	1.7717	85	3.3465	19	0.7480	1.1	0.043	32.5	20.4	6800	8200	0.416
6210	50	1.9685	90	3.5433	20	0.7874	1.1	0.043	35	23.2	6100	7300	0.462
6211	55	2.1654	100	3.9370	21	0.8268	1.5	0.059	43.5	29.2	5500	6600	0.602
6212	60	2.3622	110	4.3307	22	0.8661	1.5	0.059	52.5	36	5000	6000	0.789
6213	65	2.5591	120	4.7244	23	0.9055	1.5	0.059	58.5	40.5	4800	5800	0.99
6214	70	2.7559	125	4.9213	24	0.9449	1.5	0.059	63.7	45	4600	5600	1.1
6215	75	2.9528	130	5.1181	25	0.9843	1.5	0.059	68.9	49	4400	5400	1.2

02-Classe de fonction

Classe de tolérance ABEC-1 ABEC-1 (P0)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	haut	faible	max
1) 0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP ²) ) ⁴Série de diamètre des roulements ouverts			Roulements plafonnés ²) ³)	Vdmp	Kia	ΔBS		VBS
D mm		ΔDMP		9	0，1	2，3，4	2，3，4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max				max	max	haut	faible	max
1） 2.5	6	0	-8	10	8	6	10	6	15	Identique aux Δbs et vbs de l'anneau intérieur du même roulement
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

Classe de tolérance ABEC-3 ABEC-3 (P6)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	haut	faible	max
11) 0,6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP ²) ) ⁴Série de diamètre des roulements ouverts			Roulements plafonnés ²) ³)	Vdmp	Kia	ΔBS		VBS
D mm		ΔDMP		9	0，1	2，3，4	2,3,4	Vdmp	Kia	ΔBS		VBS
sur	y compris	haut	faible	max				max	max	haut	faible	max
1） 2.5	6	0	-7	9	7	5	9	5	8	Identique aux Δbs et vbs de l'anneau intérieur du même roulement
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

Classe de tolérance ABEC-5 ABEC-5 (P5)

Bague intérieure									Tolérance dans UM / S
d mm		ΔDMP		VDP²) Série de diamètres		Vdmp	Kia	SD	Sis ³⁾	ΔBS	VBS
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	SD	Sis ³⁾	ΔBS	VBS
sur	y compris	haut	faible	max		3	max	max	max	Haut	Faible	max
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Bague extérieure									Tolérance dans UM / S
D mm		ΔDMP		VDP²) Série de diamètres		Vdmp	Kia	SD ⁴⁾ SD1 ⁵⁾	Mer ^{4） 5）}	ΔBS		VBS
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	SD ⁴⁾ SD1 ⁵⁾	Mer ^{4） 5）}	ΔBS		VBS
sur	y compris	haut	faible	max			max	max	max	Haut	Faible	max
1) 2,5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe de tolérance ABEC-7 ABEC-7 (P4)

Bague intérieure												Tolérance dans UM / S
d mm		ΔDMP		ΔDS		VDP²) Série de diamètres		Vdmp	Kia	SD	Sia	ΔBS		VBS
d mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	SD	Sia	ΔBS		VBS
sur	y compris	haut	faible	haut	faible	max		max	max	max	max	Haut	faible	Faible	max
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Bague extérieure												Tolérance dans UM / S
D mm		ΔDMP		ΔDS		VDP²) Série de diamètres		Vdmp	Kia	SD	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	SD	Sia	ΔBS		VBS
sur	y compris	haut	faible	haut	faible	max		max	max	max	max	Haut	faible	max
1) 2,5	6	0	-4	0	-4	4	3	2	3	4	5	Identique aux Δbs et vbs de l'anneau intérieur du même roulement		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

03 paramètres

Marque d'entreprise Kyodo Yushi	Produit	Huile de base	Plage d'utilisation	Caractéristiques


Exxon	Srl multi-empelet	Polyol Ester + Diester	（-50 ， + 150）	Excellent suppresseur de bruit et une vie de performance prolongée
	Multimp PS	Dieter + huile minérale raffinée	（-50 ， + 130）	Excellentes performances à basse température, possède une propriété de suppresseur de bruit exceptionnel
	Multimp SM-B	Hydrocarbure synthétique	（-50 ， + 200）	Longure durée de vie à haute température, excellentes performances à basse température, a un fonctionnement à grande vitesse, une propriété à faible bruit
	Multimp Et-K	Éther synthétique + ester polyol	（-40≥ ， + 200）	A une durée de vie plus prolongée dans une condition de température de fonctionnement élevée
MOBILE	Polyrex em	Graisse minérale	（-40 ， + 180）	Longue durée de vie et haute température
	Beacon325	Graisse synthétique	（-54 ， + 150）	Graisse à usage général
	Andok C	Canalisation de la graisse de pétrole	（-27 ， + 120）	Courir en douceur , longue durée de vie avec une migration minimale
CHEVRON	Mobil 28 (MIL-G-81322)	Hydrocarbure synthétique	（-54 ， + 177）	Large gamme de températures, bon couple à basse température
CHEVRON	Mobil HP	Complexe de lithium	（-30 ， + 110）	Vibration, vitesse modérée et bonne résistance à la corrosion
COQUILLE	Sri-2	Graisse minérale	（-30 ， + 180）	Plage de températures élevées , bonne résistance à l'eau
Dupont	Alvanie 2	Graisse minérale	（-35 ， + 120）	Longue durée de vie et haute température
Dupont	RLQ # 2	Graisse minérale	（-50 ， + 150）	Faible bruit, grande vitesse et haute température
Kluber	Asonique	Hydrocarbure synthétique	（-50 ， + 140）	Stabilité à haute température avec de bonnes propriétés de lubricité
Jinzhi	Hangu 2 #	Graisse minérale	（-20 ， + 120）	Bruit bas
Jinzhi	Hths	Graisse minérale	（-40 ， + 180）	Grande vitesse, basse température, couple faible et faible bruit

04-Paramètres de clôture

Le dégagement radial des roulements avec qualité du moteur électrique

Alésage			CM
Sur		Y compris		Min	Max
MM	pouce	MM	pouce	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datas des roulements de rainure mini-profondeur sous aucune charge comme suivi:										Tolérance à um
Alésage				Série de pouces R	C2		NORMALE		C3		C4
Sur		Y compris			C2		NORMALE		C3		C4
MM	pouce	MM	pouce		min	max	min	max	min	max	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datas des roulements de rainure mini-profondeur sous aucune charge comme suivi:									Tolérance à um
Code d'autorisation	MC1		MC2		MC3		MC4		MC5
Autorisation	min	max	min	max	min	max	min	max	min	max
Autorisation	1	6	4	9	6	11	9	14	15	22

05 VIBRATION-NOIE

Données de tolérance pour la vibration du roulement unique

D	V			V1			V2			V3			V4
MM	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut	Faible	Moyen	Haut
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération des vibrations maximales du roulement unique

D	Série de diamètres (0)				Série de diamètres (2)					Série de diamètres (3)
MM	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
