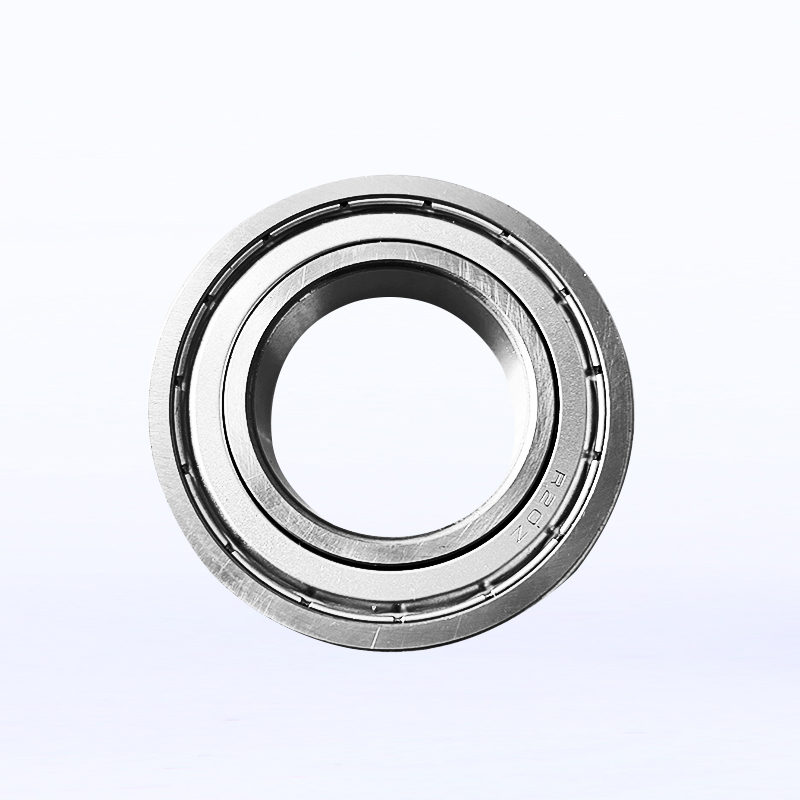

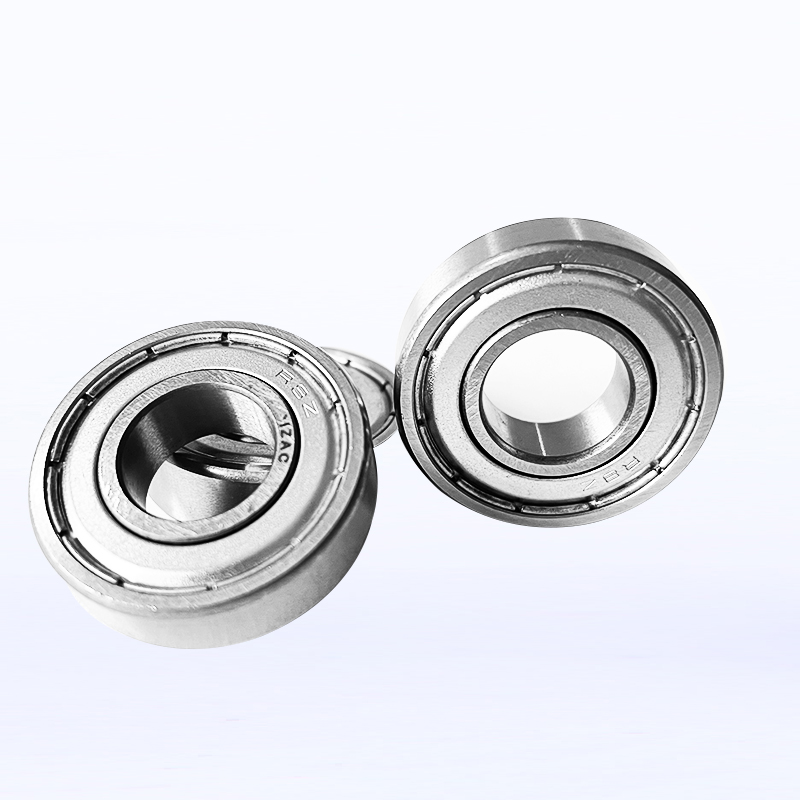

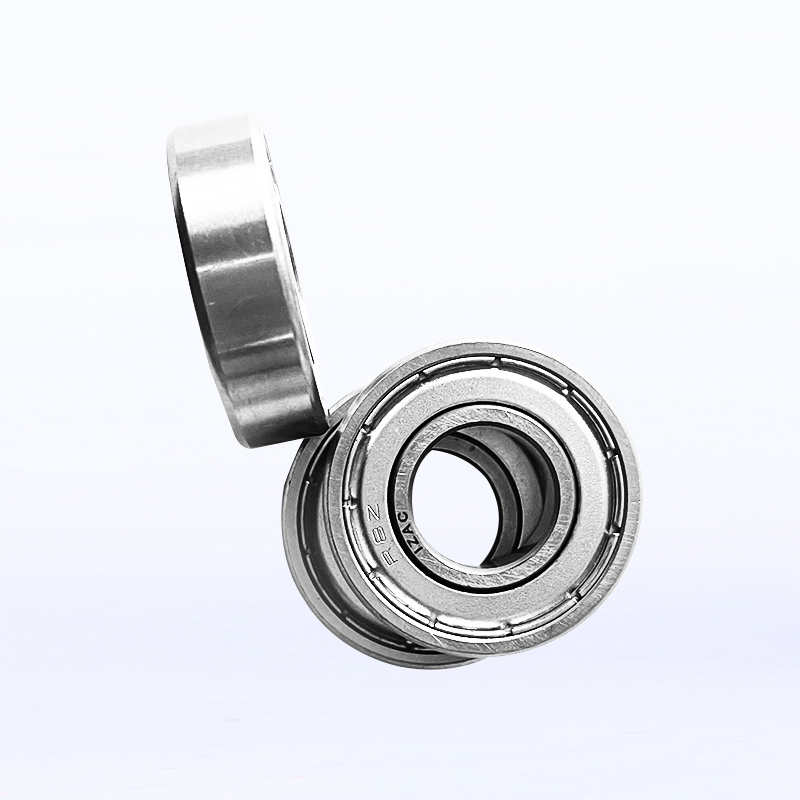

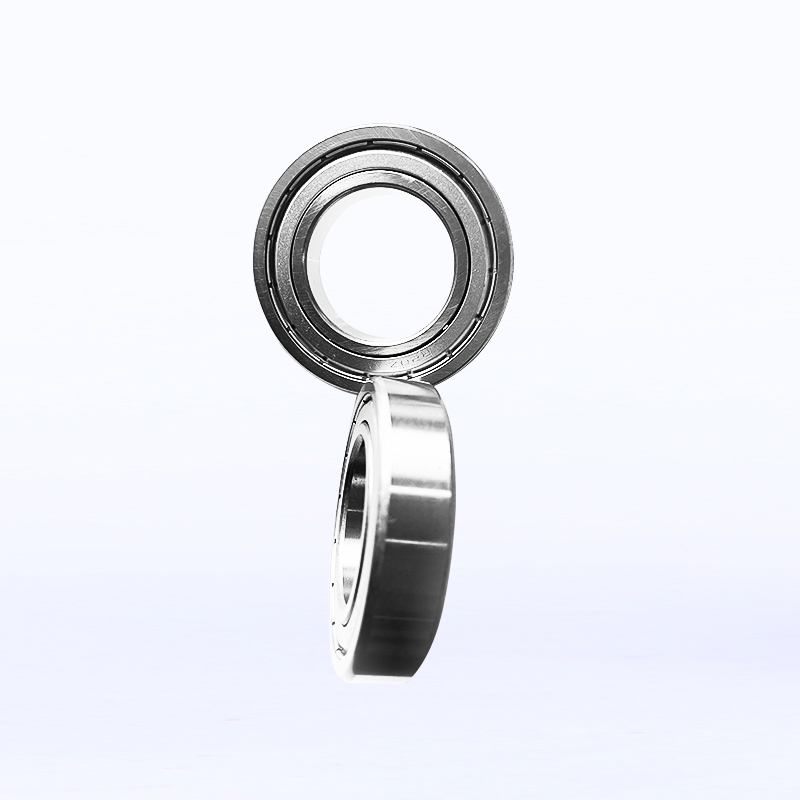

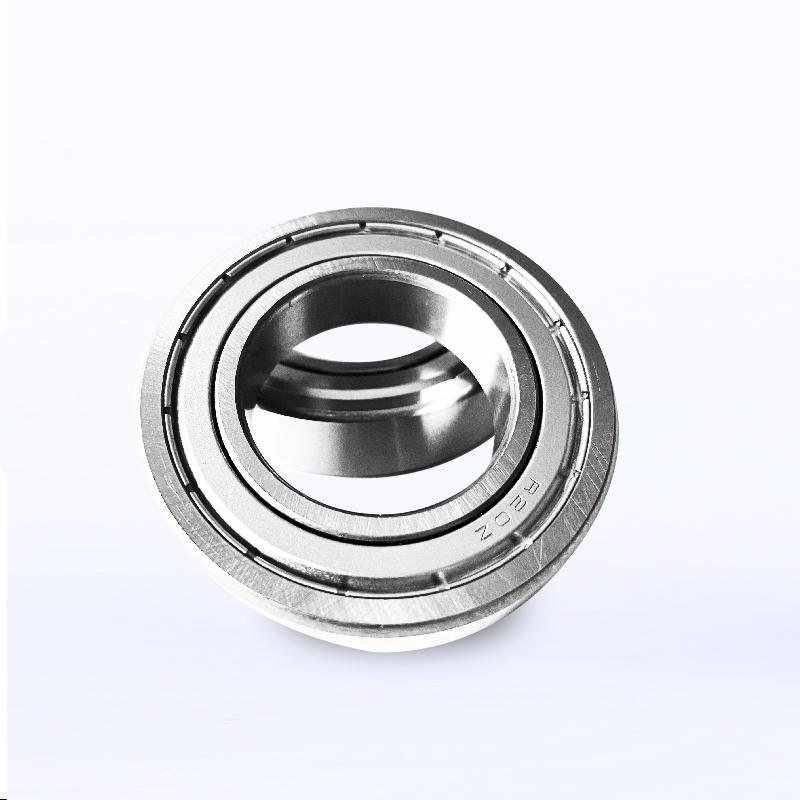

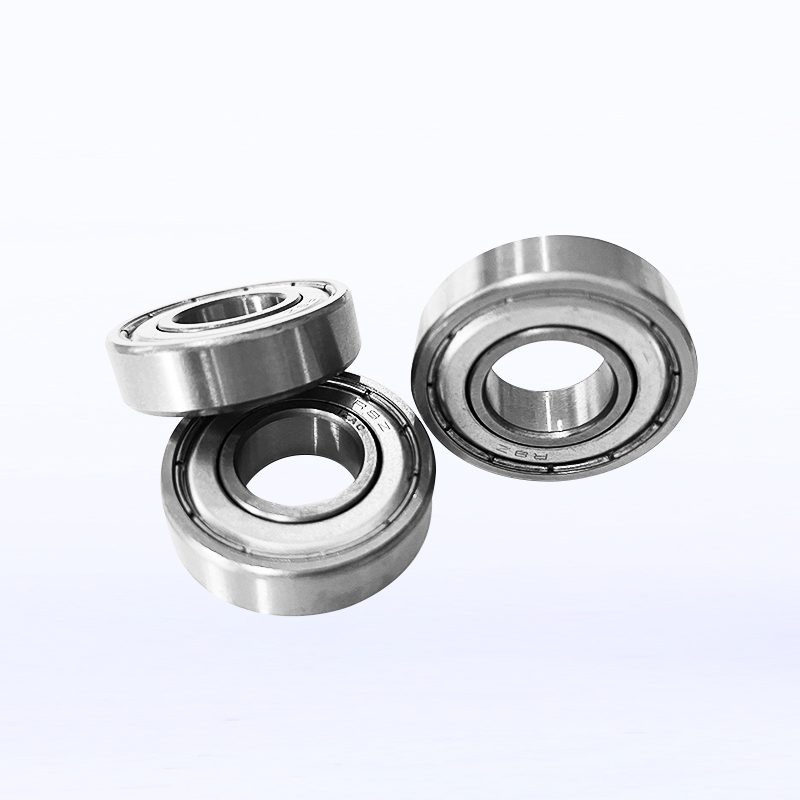

Roulements de la série R

Série de roulements: série R
Life de vie: jusqu'à 10 ans
Précision des roulements: jusqu'à P5, classe de précision P6
Certification des produits: via ROHS, SGS et autres certifications de test
Environnement de température: peut être utilisé dans un environnement de température de -60 ° C à + 230 ° C

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

01-PRODUCT-PARAMETER

Spécification de roulement Series non standard

De base Palier Non.	Ennuyé		Diamètre extérieur		Largeur w				Rayon r		De base Cote de charge kn
	Ennuyé		Diamètre extérieur		Ouvert		Bouclier Sceller		Rayon r		Dynamique C	Statique C0
	MM	pouce	MM	pouce	MM	pouce	MM	pouce	MM	pouce	Dynamique C	Statique C0
R156	4.763	0.1875	7.938	0.3125	2.78	0.1094	3.18	0.1250	0.1	0.004	0.395	0.143
R166	4.763	0.1875	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.71	0.268
R3	4.763	0.1875	12.700	0.5000	3.97	0.1562	4.98	0.1960	0.15	0.006	1.31	0.49
R3A	4.763	0.1875	12.700	0.5000	4.98	0.1960	4.98	0.1960	0.15	0.006	1.31	0.49
R168	6.350	0.2500	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.268	0.136
R188	6.350	0.2500	12.700	0.5000	3.18	0.1250	4.76	0.1875	0.15	0.006	0.83	0.37
R4	6.350	0.2500	15.875	0.6250	4.98	0.1960	4.98	0.1960	0.2	0.008	1.48	0.615
R4A	6.350	0.2500	19.050	0.7500	5.56	0.2188	7.14	0.2812	0.3	0.012	2.34	0.885
R6	9.525	0.3750	22.225	0.8750	5.56	0.2188	7.14	0.2812	0.3	0.012	3.3	1.4
R8	12.70	0.5000	28.575	1.1250	6.35	0.2500	7.94	0.3125	0.3	0.012	3.912	2.245
R8-7	11.113	0.4375	28.575	1.1250	6.35	0.2500	…	…	0.3	0.012	3.912	2.245
R10	15.875	0.6250	34.925	1.3750	7.14	0.2812	8.73	0.3438	0.6	0.024	4.605	2.774
R12	19.050	0.7500	41.275	1.6250	7.94	0.3125	11.11	0.4375	0.6	0.024	7.246	4.445

02-Classe de fonction

Classe de tolérance ABEC-1 ABEC-1 (P0)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	haute	bas	max
1) 0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²)⁴) Diamètre des roulements ouverts Série			Roulements coiffés²)³)	Vdmp	Kia	ΔB		Vbs
D mm		ΔDMP		9	0，1	2，3，4	2，3，4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max				max	max	haute	bas	max
1） 2.5	6	0	-8	10	8	6	10	6	15	Identique à ΔBS et VBS de l'anneau intérieur du même roulement
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

Classe de tolérance ABEC-3 ABEC-3 (P6)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	haute	bas	max
11) 0,6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²)⁴) Roulements ouverts Série de diamètres			Roulements coiffés²)³)	Vdmp	Kia	ΔB		Vbs
D mm		ΔDMP		9	0，1	2，3，4	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max				max	max	haute	bas	max
1） 2.5	6	0	-7	9	7	5	9	5	8	Identique à ΔBS et VBS de l'anneau intérieur du même roulement
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

Classe de tolérance ABEC-5 ABEC-5 (P5)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Soeur³⁾	ΔB	Vbs
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Dakota du Sud	Soeur³⁾	ΔB	Vbs
plus de	y compris	haute	bas	max		3	max	max	max	Haute	Bas	max
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud⁴⁾ SD1⁵⁾	Mer^{4） 5）}	ΔB		Vbs
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Dakota du Sud⁴⁾ SD1⁵⁾	Mer^{4） 5）}	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	max	Haute	Bas	max
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe de tolérance ABEC-7 ABEC-7 (P4)

BAGUE INTÉRIEURE												Tolérance dans UM / s
d mm		ΔDMP		ΔDS		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
d mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
plus de	y compris	haute	bas	haute	bas	max		max	max	max	max	Haute	bas	Bas	max
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Bague extérieure												Tolérance dans UM / s
D mm		ΔDMP		ΔDS		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
D mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
plus de	y compris	haute	bas	haute	bas	max		max	max	max	max	Haute	bas	max
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Identique à ΔBS et VBS de l'anneau intérieur du même roulement		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

03 paramètres

Compagnie marque Kyodo Yushi	Produit	Huile de base	Gamme d'utilisation	Les caractéristiques


Exxon	Srl multi-empelet	Polyol Ester + Diester	（-50 ， + 150）	Excellent Suppresseur de bruit et une durée de vie de performance prolongée
	Multimp ps	Dieter + raffiné huile minérale	（-50 ， + 130）	Excellent Performances à basse température, possède une propriété de suppresseur de bruit exceptionnel
	Multimp SM-B	Synthétique hydrocarbure	（-50 ， + 200）	Long La durée de vie de service à haute température, excellente performance à basse température, a Fonctionnement à grande vitesse, propriété à faible bruit
	Multimp Et-K	Synthétique Ether + Polyol Ester	（-40≥ ， + 200）	A une durée de vie plus prolongée dans une condition de température de fonctionnement élevée
PORTABLE	Polyrex em	Minéral graisse	（-40 ， + 180）	Long durée de vie et de température élevée
	Beacon325	Synthétique graisse	（-54 ， + 150）	Général graisse à but
	Andok C	Canalisation graisse de pétrole	（-27 ， + 120）	Lisse Running, longue durée de vie avec une migration minimale
CHEVRON	Mobil 28 (MIL-G-81322)	Synthétique hydrocarbure	（-54 ， + 177）	Large Plage de températures, bon couple à basse température
CHEVRON	Mobil HP	Lithium complexe	（-30 ， + 110）	Vibration, modérée vitesse et bonne résistance à la corrosion
COQUILLE	Sri-2	Minéral graisse	（-30 ， + 180）	Haute Plage de températures, bonne résistance à l'eau
Dupont	Alvanie 2	Minéral graisse	（-35 ， + 120）	Long durée de vie et de température élevée
Dupont	RLQ # 2	Minéral graisse	（-50 ， + 150）	Bas bruit, vitesse élevée et haute température
Kluber	Asonique	Synthétique hydrocarbure	（-50 ， + 140）	Haute Stabilité de la température avec de bonnes propriétés de lubricité
Jinzhi	Hangu 2 #	Minéral graisse	（-20 ， + 120）	Bas bruit
Jinzhi	Hths	Minéral graisse	（-40 ， + 180）	Haute vitesse, basse température, couple faible et faible bruit

04-Paramètres de clôture

Le dégagement radial des roulements avec qualité du moteur électrique

Trou			CM
Plus de		Y compris		Min	Max
MM	pouce	MM	pouce	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datas des roulements de rainure mini-profonde sous non Charge comme suivi:										Tolérance à um
Trou				Série de pouces R	C2		ORDINAIRE		C3		C4
Plus de		Y compris			C2		ORDINAIRE		C3		C4
MM	pouce	MM	pouce		min	max	min	max	min	max	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datas des roulements de rainure mini-profonde sous non Charge comme suivi:									Tolérance à um
Code d'autorisation	MC1		MC2		MC3		MC4		MC5
Autorisation	min	max	min	max	min	max	min	max	min	max
Autorisation	1	6	4	9	6	11	9	14	15	22

05 VIBRATION-NOIE

Données de tolérance pour la vibration du roulement unique

D	V			V1			V2			V3			V4
MM	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération de vibration maximale d'un seul roulement

D	Diamètre Série (0)				Diamètre Série (2)					Série de diamètres (3)
MM	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
