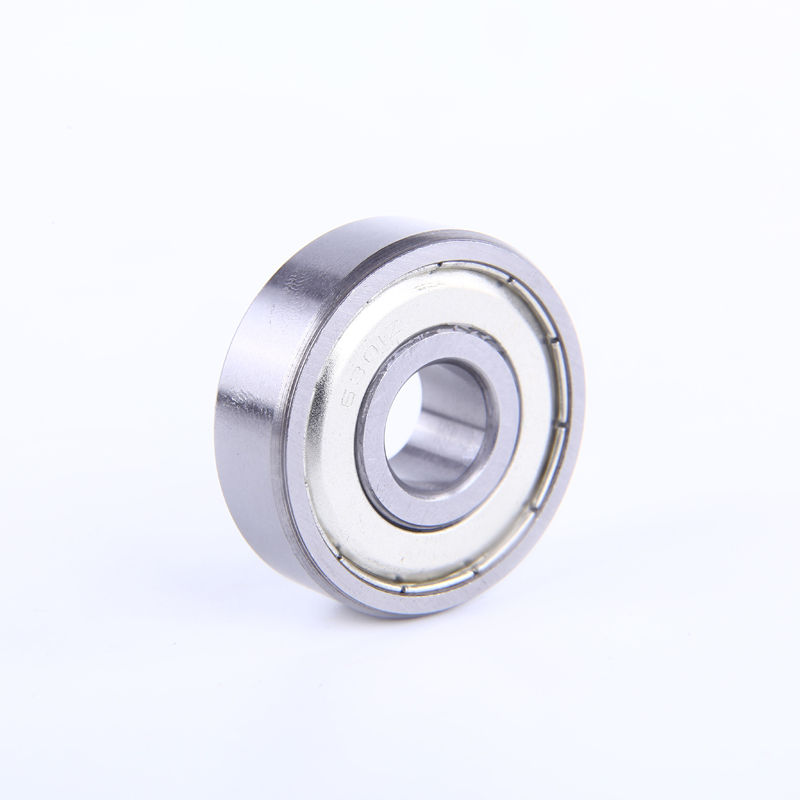

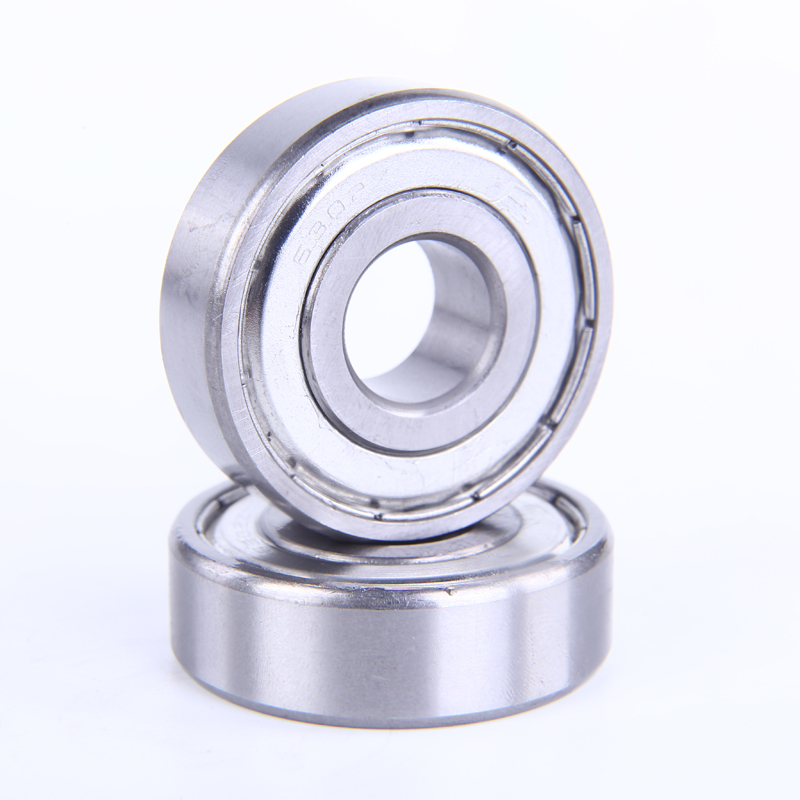

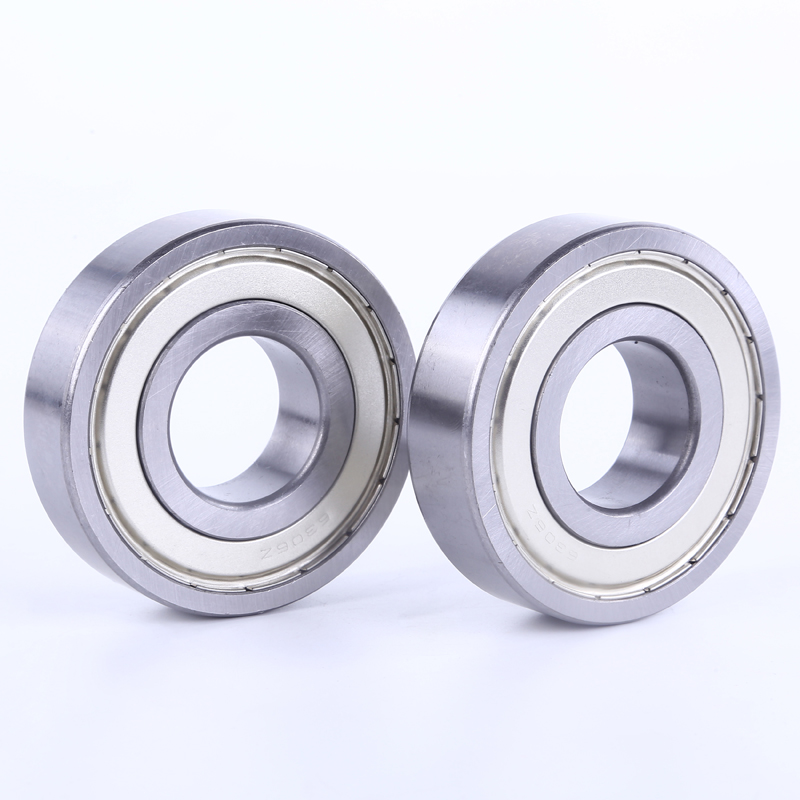

Roulements série 63

Série de roulements: série 63
Life de vie: jusqu'à 10 ans
Précision des roulements: jusqu'à P5, classe de précision P6
Certification des produits: via ROHS, SGS et autres certifications de test
Environnement de température: peut être utilisé dans un environnement de température de -60 ° C à + 230 ° C

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

01-PRODUCT-PARAMETER

Spécification de roulement 63 séries

De base Palier Non.	Ennuyé		Diamètre extérieur D		Largeur w		Rayon r		De base Cote de charge kn		Maximum Speed Speed		Lester kg / pc
									Dynamique	Statique	Graisse	Pétrole
									Dynamique	Statique	Graisse	Pétrole
	MM	pouce	MM	pouce	MM	pouce	MM	pouce	C	C_O	r / min	r / min
635	5	0.1969	19	0.7480	6	0.2362	0.3	0.012	2.34	0.885	34000	40000	0.008
6300	10	0.3937	35	1.3780	11	0.4331	0.6	0.024	8.2	3.5	15000	21000	0.053
6301	12	0.4724	37	1.4567	12	0.4724	1.0	0.039	9.7	4.2	14000	20000	0.06
6302	15	0.5906	42	1.6535	13	0.5118	1.0	0.039	11.4	5.45	13000	18000	0.082
6303	17	0.6693	47	1.8504	14	0.5512	1.0	0.039	13.5	6.55	12000	17000	0.115
6304	20	0.7874	52	2.0472	15	0.5906	1.1	0.043	15.9	7.9	11000	15000	0.144
6305	25	0.9843	62	2.4409	17	0.6693	1.1	0.043	21.2	10.9	10000	13000	0.2193
6306	30	1.1811	72	2.8346	19	0.7480	1.1	0.043	26.7	15	8000	10000	0.3498
6307	35	1.3780	80	3.1496	21	0.8268	1.5	0.059	33.5	19.1	6800	8000	0.4542
6308	40	1.5748	90	3.5433	23	0.9055	1.5	0.059	40.5	24	5800	7200	0.6394
6309	45	1.7717	100	3.9370	25	0.9843	1.5	0.059	53	32	5000	6200	0.8363
6310	50	1.9685	110	4.3307	27	1.0630	2.0	0.079	62	38.5	4400	5500	1.0822
6311	55	2.1654	120	4.7244	29	1.1417	2.0	0.079	47.1	45	4200	5300	1.35
6312	60	2.3622	130	5.1181	31	1.2205	2.1	0.083	85.2	52	4000	5100	1.7
6313	65	2.5591	140	5.5118	33	1.2992	2.1	0.083	97.5	60	3900	5000	2.1
6314	70	2.7559	150	5.9055	35	1.3740	2.1	0.083	111	68	3800	4800	2.5
6315	75	2.9528	160	6.2992	37	1.4567	2.1	0.083	119	76.5	3600	5600	3

02-Classe de fonction

Classe de tolérance ABEC-1 ABEC-1 (P0)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	haute	bas	max
1) 0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²)⁴) Diamètre des roulements ouverts Série			Roulements coiffés²)³)	Vdmp	Kia	ΔB		Vbs
D mm		ΔDMP		9	0，1	2，3，4	2，3，4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max				max	max	haute	bas	max
1） 2.5	6	0	-8	10	8	6	10	6	15	Identique à ΔBS et VBS de l'anneau intérieur du même roulement
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

Classe de tolérance ABEC-3 ABEC-3 (P6)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
d mm		ΔDMP		9	VDP²) Série 0,1 Diamètre	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	haute	bas	max
11) 0,6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²)⁴) Roulements ouverts Série de diamètres			Roulements coiffés²)³)	Vdmp	Kia	ΔB		Vbs
D mm		ΔDMP		9	0，1	2，3，4	2,3,4	Vdmp	Kia	ΔB		Vbs
plus de	y compris	haute	bas	max				max	max	haute	bas	max
1） 2.5	6	0	-7	9	7	5	9	5	8	Identique à ΔBS et VBS de l'anneau intérieur du même roulement
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

Classe de tolérance ABEC-5 ABEC-5 (P5)

BAGUE INTÉRIEURE									Tolérance dans UM / s
d mm		ΔDMP		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Soeur³⁾	ΔB	Vbs
d mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Dakota du Sud	Soeur³⁾	ΔB	Vbs
plus de	y compris	haute	bas	max		3	max	max	max	Haute	Bas	max
1) 0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Bague extérieure									Tolérance dans UM / s
D mm		ΔDMP		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud⁴⁾ SD1⁵⁾	Mer^{4） 5）}	ΔB		Vbs
D mm		ΔDMP		9	0,1,2,3,4	Vdmp	Kia	Dakota du Sud⁴⁾ SD1⁵⁾	Mer^{4） 5）}	ΔB		Vbs
plus de	y compris	haute	bas	max			max	max	max	Haute	Bas	max
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe de tolérance ABEC-7 ABEC-7 (P4)

BAGUE INTÉRIEURE												Tolérance dans UM / s
d mm		ΔDMP		ΔDS		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
d mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
plus de	y compris	haute	bas	haute	bas	max		max	max	max	max	Haute	bas	Bas	max
1) 0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Bague extérieure												Tolérance dans UM / s
D mm		ΔDMP		ΔDS		VDP²) Diamètre Série		Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
D mm		ΔDMP		ΔDS		7，8,9	1,7,2,3,4	Vdmp	Kia	Dakota du Sud	Sia	ΔB		Vbs
plus de	y compris	haute	bas	haute	bas	max		max	max	max	max	Haute	bas	max
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Identique à ΔBS et VBS de l'anneau intérieur du même roulement		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

03 paramètres

Compagnie marque Kyodo Yushi	Produit	Huile de base	Gamme d'utilisation	Les caractéristiques


Exxon	Srl multi-empelet	Polyol Ester + Diester	（-50 ， + 150）	Excellent Suppresseur de bruit et une durée de vie de performance prolongée
	Multimp ps	Dieter + raffiné huile minérale	（-50 ， + 130）	Excellent Performances à basse température, possède une propriété de suppresseur de bruit exceptionnel
	Multimp SM-B	Synthétique hydrocarbure	（-50 ， + 200）	Long La durée de vie de service à haute température, excellente performance à basse température, a Fonctionnement à grande vitesse, propriété à faible bruit
	Multimp Et-K	Synthétique Ether + Polyol Ester	（-40≥ ， + 200）	A une durée de vie plus prolongée dans une condition de température de fonctionnement élevée
PORTABLE	Polyrex em	Minéral graisse	（-40 ， + 180）	Long durée de vie et de température élevée
	Beacon325	Synthétique graisse	（-54 ， + 150）	Général graisse à but
	Andok C	Canalisation graisse de pétrole	（-27 ， + 120）	Lisse Running, longue durée de vie avec une migration minimale
CHEVRON	Mobil 28 (MIL-G-81322)	Synthétique hydrocarbure	（-54 ， + 177）	Large Plage de températures, bon couple à basse température
CHEVRON	Mobil HP	Lithium complexe	（-30 ， + 110）	Vibration, modérée vitesse et bonne résistance à la corrosion
COQUILLE	Sri-2	Minéral graisse	（-30 ， + 180）	Haute Plage de températures, bonne résistance à l'eau
Dupont	Alvanie 2	Minéral graisse	（-35 ， + 120）	Long durée de vie et de température élevée
Dupont	RLQ # 2	Minéral graisse	（-50 ， + 150）	Bas bruit, vitesse élevée et haute température
Kluber	Asonique	Synthétique hydrocarbure	（-50 ， + 140）	Haute Stabilité de la température avec de bonnes propriétés de lubricité
Jinzhi	Hangu 2 #	Minéral graisse	（-20 ， + 120）	Bas bruit
Jinzhi	Hths	Minéral graisse	（-40 ， + 180）	Haute vitesse, basse température, couple faible et faible bruit

04-Paramètres de clôture

Le dégagement radial des roulements avec qualité du moteur électrique

Trou			CM
Plus de		Y compris		Min	Max
MM	pouce	MM	pouce	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datas des roulements de rainure mini-profonde sous non Charge comme suivi:										Tolérance à um
Trou				Série de pouces R	C2		ORDINAIRE		C3		C4
Plus de		Y compris			C2		ORDINAIRE		C3		C4
MM	pouce	MM	pouce		min	max	min	max	min	max	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datas des roulements de rainure mini-profonde sous non Charge comme suivi:									Tolérance à um
Code d'autorisation	MC1		MC2		MC3		MC4		MC5
Autorisation	min	max	min	max	min	max	min	max	min	max
Autorisation	1	6	4	9	6	11	9	14	15	22

05 VIBRATION-NOIE

Données de tolérance pour la vibration du roulement unique

D	V			V1			V2			V3			V4
MM	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute	Bas	Moyen	Haute
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accélération de vibration maximale d'un seul roulement

D	Diamètre Série (0)				Diamètre Série (2)					Série de diamètres (3)
MM	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
